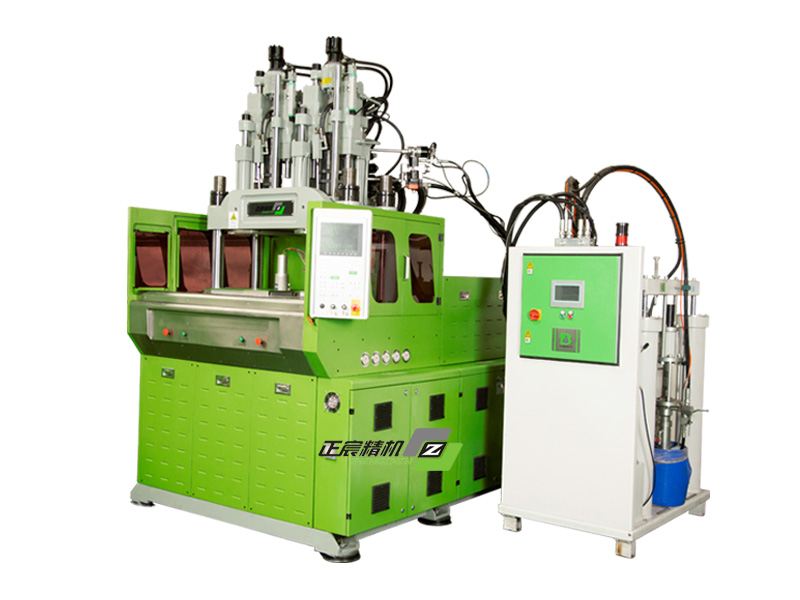

型号 V4-R3-2C-LSR
型号 V4-R3-2C-LSR
更多产品
锁模力：
90~650Ton
射出重量
1~50OZ
特性：
立式合模，立式射出（可搭配卧式射出）
结构简单，占地面积少，方便取模
适用多用途注塑成型（塑胶+LSR或LSR+LSR等多样化射出，您 想到的，正宸帮您做到），具备优异镶件成型能力
两上模固定，多下模转盘交替成型作业
多样化油路设计（半闭环、全闭环、伺服或高速射出等）
可按客户需求定制：多色射出成型，可多组立式射出或多组卧式 射出，亦可立式射出与卧式射出混配的多色射出成型
|
型号 |
单位 |
VH- |
VH-S- | VH-SD- | VH-R- | VH- | VH-S- | VH-SD- | VH-R- | |
|
110T |
160T |
|||||||||
|
射出装置 |
螺杆直径 | mm | Ø35 Ø40 Ø45 | Ø40 Ø45 Ø50 | ||||||
| 理论射出容量 | cm3 | 154 201 254 | 232 294 363 | |||||||
| 射出重量 | g | 145 189 239 | 219 277 341 | |||||||
| 射出压力 | kg/cm2 | 2451 1877 1483 | 2520 1991 1613 | |||||||
| 射出速率 | cm3/s | 82 108 136 | 99 126 155 | |||||||
| 可塑化能力 | kg/h | 61 84 101 | 82 100 125 | |||||||
| 螺杆转速 | rpm | 289 | 289 | 247 | 247 | 268 | 268 | 268 | 268 | |
| 电热容量 | kW | 7.5 | 7.5 | 7.5 | 7.5 | 9.6 | 9.6 | 9.6 | 9.6 | |
|
关模装置 |
锁模力 | ton | 110 | 110 | 110 | 110 | 160 | 160 | 160 | 160 |
| 最小模厚 | mm | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | |
| 开模行程 | mm | 350 | 350 | 350 | 350 | 400 | 400 | 400 | 400 | |
| 最大开距 | mm | 550 | 550 | 550 | 550 | 650 | 650 | 650 | 650 | |
| 成品顶出距离 | mm | 100 | 100 | 100 | 100 | 125 | 125 | 125 | 125 | |
| 顶出力 | ton | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | |
|
其它 |
电动马达 | hp(kW) | 20/14.9 | 20/14.9 | 20/14.9 | 20/14.9 | 25/18.7 | 25/18.7 | 30/22.4 | 30/22.4 |
| 油箱容量 | l | 290 | 290 | 290 | 290 | 340 | 340 | 340 | 340 | |
| 冷却水容量 | l/hr | 2800 | 2800 | 3100 | 3100 | 3400 | 3400 | 4000 | 4000 | |
| 滑板行程 | mm | - | 250 | 680 | - | - | 300 | 450 | - | |
| 转盘直径 | mm | - | - | - | 980 | - | - | - | 1160 | |
| 机械尺寸 | m | 3.45x1.5x2.8 | 3.3x1.65x2.9 | 3.4x1.65x2.9 | 3.4x2.15x2.9 | 3.7x1.65x3.05 | 3.70x1.7x3.23 | 6x2.45x3.2 | 4.2x2.1x3.15 | |
| 机械重量 | ton | - | - | - | - | - | - | - | - | |
|
型号 |
单位 |
VH- |
VH-S- | VH-SD- | VH-R- | VH- | VH-S- | VH-SD- | VH-R- | |
|
200T |
250T |
|||||||||
|
射出装置 |
螺杆直径 | mm | Ø45 Ø50 Ø55 | Ø50 Ø55 Ø60 | ||||||
| 理论射出容量 | cm3 | 382 471 570 | 471 570 679 | |||||||
| 射出重量 | g | 359 443 536 | 443 536 638 | |||||||
| 射出压力 | kg/cm2 | 2434 1971 1629 | 1971 1629 1369 | |||||||
| 射出速率 | cm3/s | 128 153 185 | 200 242 289 | |||||||
| 可塑化能力 | kg/h | 87 109 127 | 84 98 117 | |||||||
| 螺杆转速 | rpm | 220 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| 电热容量 | kW | 12.5 | 12.5 | 12.5 | 9.6 | 14.6 | 14.6 | 14.6 | 9.6 | |
|
关模装置 |
锁模力 | ton | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 |
| 最小模厚 | mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| 开模行程 | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
| 最大开距 | mm | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | |
| 成品顶出距离 | mm | 125 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | |
| 顶出力 | ton | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | 5.4 | |
|
其它 |
电动马达 | hp(kW) | 30/22.4 | 30/22.4 | 40/29.8 | 40/29.8 | 40/29.8 | 40/29.8 | 50/37.3 | 50/37.3 |
| 油箱容量 | l | 480 | 480 | 480 | 480 | 540 | 540 | 540 | 540 | |
| 冷却水容量 | l/hr | 4300 | 4300 | 5600 | 5600 | 5600 | 5600 | 6200 | 6200 | |
| 滑板行程 | mm | - | 350 | 870 | - | - | 450 | 1000 | - | |
| 转盘直径 | mm | - | - | - | 1370 | - | - | - | 1590 | |
| 机械尺寸 | m | 4.0x1.9x3.3 | 4.1x1.90x3.40 | 4.25x3.10x3.4 | 4.3x2.4x3.25 | 4.1x1.9x3.6 | 4.25x1.9x3.7 | 4.35x3.2x3.5 | 4.4x2.5x3.55 | |
| 机械重量 | ton | - | - | - | - | - | - | - | - | |
